KFZ-Mechaniker › Блог › Toyota 1AZ-FE. Замена цепи. Что это.

Едем дальше и ахеуваем…

Подходим опять к этому корыту. Задача — замена цепи на японском ведре. Окей, пол литра водтки сразу заливайте. Война и мир в стиле нон фикшн.

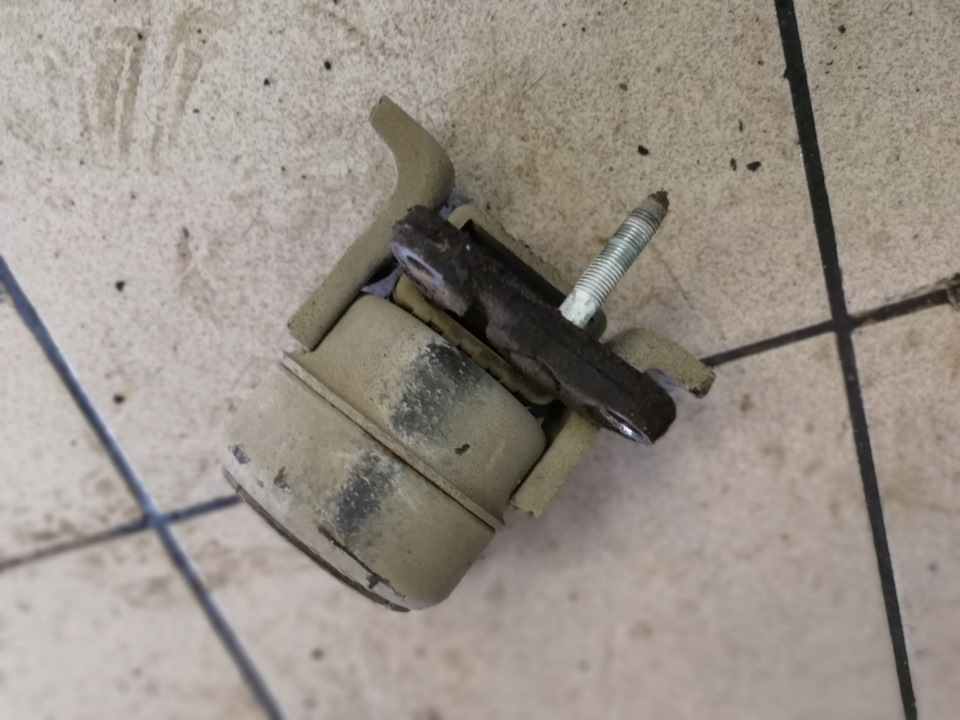

Первое да что вы увидите в этой ссанине это опора двигателя. Согласный, да это так — эти уроды прикрепили эту опору двумя шпильками в разные стороны направления (вверх и вниз) и болтик… заодно. На практике вы отняли все сверху как нормальный человек прямоходящий… и тут приходит осознание того что есть какое-то дополнительное крепление… Где, еп, чо это… о бооооги. Да, падаем на колени и лезем под это ведро искать еще одну гайку в акурат меж кузовом и крышкой мотора. Норм? А я чо говорю. Надеюсь кожу с кисти содрали когда осилили «момент приклеивания тооты». У всех нормальных производителей авто есть момент затяжки да, а у японии момент приклеивания.

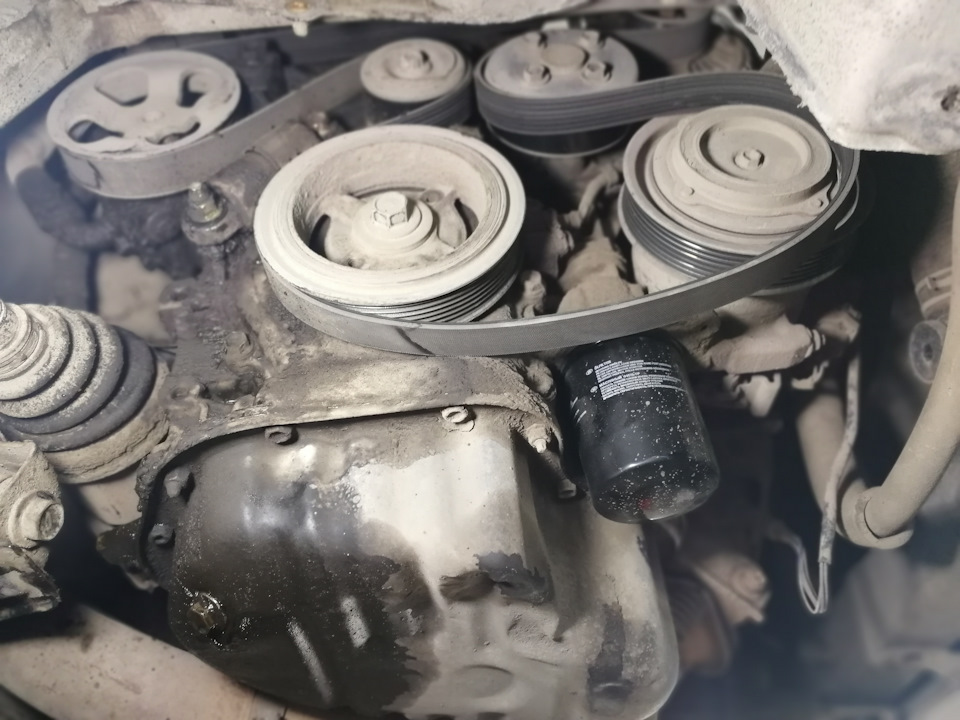

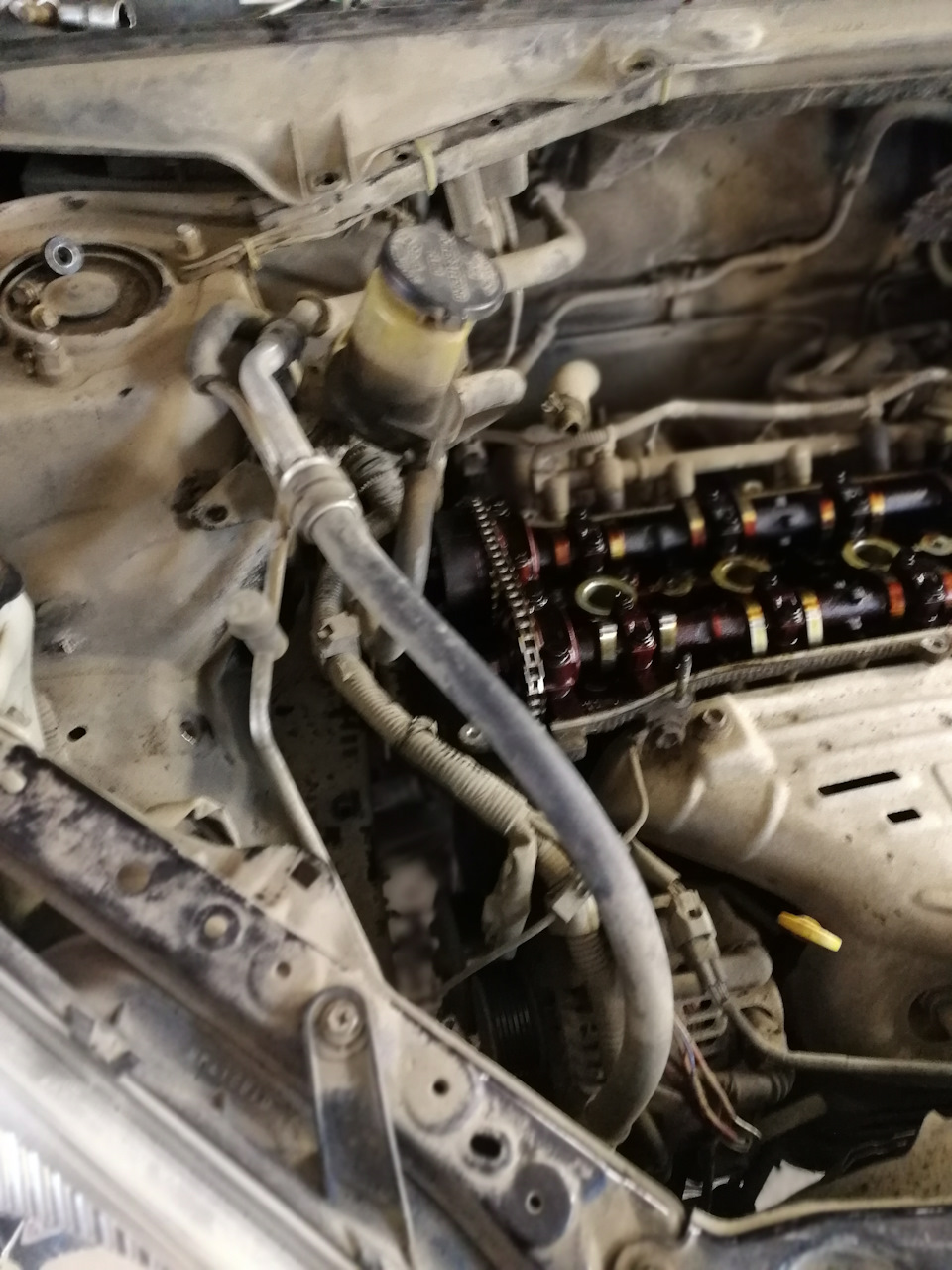

Второе что вы увидите это мотор. тоота с пробегом 150 тыков.

Далее вы будете дивиться как эти уроды занимают первенство в номинации — спроектируй как можно хуже.

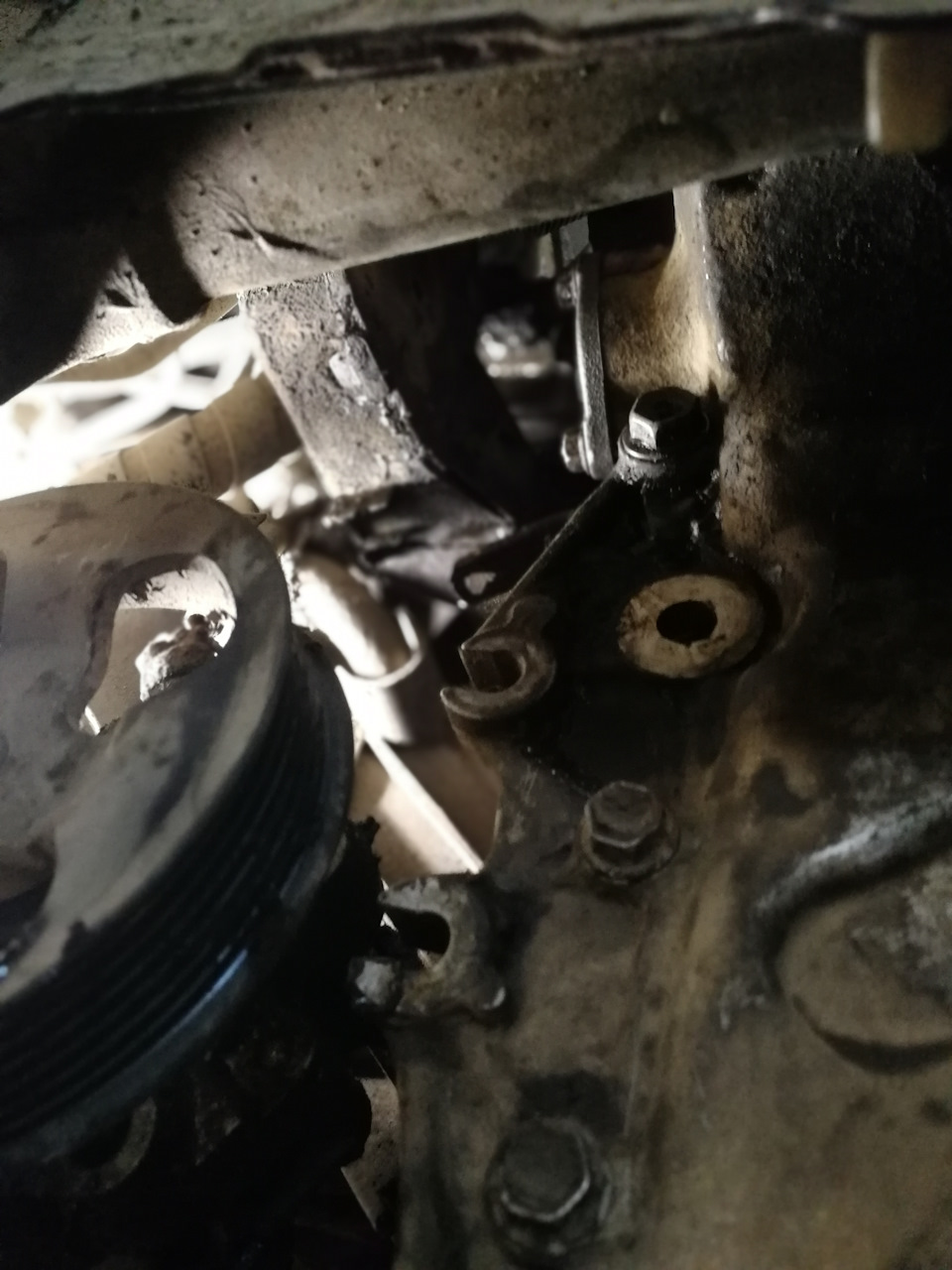

Это надо ведь догадаться… очень надо так — Гур сквозь крышку грм прикручен к блоку… гур бл, насквозь через крышку бл… я в шоке.

Здесь в принципе понятно почему тоота разваливается на ходу, очередное тому подтверждение… Болт просто выпал из своего места и набил достаточно нормальную раковину в блоке цилиндров. Ну бывает, этоже тоота, она разваливается на ходу. Все нормальные люди это знают и на этом гонве не ездят обычно, если только сено возить и прищепок.

Далее я даже не представляю как эти уроды все это свое ганвище проектировали. Крышка сидит на куче разных болтов, разной длинны и размера… я в_а_х_у_и_и_и тихом. Снять крышку кстати тоже проблема. Поставить еще бОльшая. Как ее с герметиком пронести мимо всего этого гонва мешающегося и торчащего из этого чермет мотора я за 10 лет так и не понял… Тоже самое что и натяжитель цепи на этих помойках… Он ставится сбоку, после того как накинешь цепь и закроешь ее крышкой грм… дабл этокак?

Я хз каким надо быть «тоота головнова мозгу» чтобы ездить на этом дохлом гонве и копипастить везде каменты «тоота эта калашнегов» «на тооте ездят даже шахиды» «тоота мировая признаная марка» и так далее.

Вангую — если за это ведро не платит бабки владелец, то ремонтят ему эту вафлю вообще по трэшу. Ломается и крошится все что можно отломать и открошить, все что неровно торчит и мешается…

пис говноводы «мелеонеки». Можете передернуть и назвать меня филей с киркой, мне по иксу.

Источник

замена цепи 1AZ-FSE, двигатель тойота, метки ГРМ, 2.0

Цепь привода ГРМ 1AZ-FSE Снятие

1. Сбросьте остаточное давление топлива.

2. Слейте моторное масло.

3. Снимите правое переднее колесо.

4. Снимите нижний кожух №1 защиты двигателя.

5. Снимите нижний кожух №2 защиты двигателя.

6. Снимите уплотнение правого переднего подкрылка.

7. Снимите декоративную решетку крышки головки блока цилиндров.

8. Снимите демпфер пульсаций давления топлива.

9. Отсоедините топливную трубку.

10. Отсоедините топливную трубку №1.

12. Снимайте ремень привода навесных агрегатов.

13. Снимите генератор.

14. Снимите катушки зажигания.

15. Отсоедините шланг №2 системы вентиляции картера.

16. Снимите пневмоклапан.

17. Снимите крышку головки блока цилиндров.

18. Установите поршень первого цилиндра в ВМТ такта сжатия.

а) Поверните шкив коленчатого вала и совместите его риску с меткой «0» на крышке цепи привода ГРМ.

б) Убедитесь, что метки на звездочках совмещены с метками на крышках №1 и №2 подшипников распределительных валов.

Если метки не совмещены, проверните коленчатый вал на один оборот и вновь совместите метки.

19. Снимите расширительный бачок радиатора.

20. Снимите кронштейн №2 правой опоры двигателя.-

Установите деревянный брусок между пятой дом фата и двигателем.

21. Снимите амортизатор правой опоры двигателя.

а) Выверните болт и снимите хомут возвратной трубки.

б) Отверните три болта и снимите амортизатор правой опоры двигателя.

22. Отсоедините амортизатор передней опоры двигателя.

Выверните болт и снимите гайку, отсоедините амортизатор передней опоры от кронштейна передней опоры двигателя.

23. Снимите натяжитель ремня привода генератора.

Отверните болт и гайку, снимите натяжитель ремня привода генератора.

24. Отсоедините насос гидроусилителя рулевого управления.

Отсоедините насос гидроусилителя рулевого управления с подсоединенными шлангами и подвесьте его на веревке.

25. Снимите натяжитель цепи привода ГРМ, отвернув две гайки крепления. Примечание: не вращайте коленчатый вал при снятом натяжителе.

26. Снимите шкив коленчатого вала,

а) Выверните болт шкива при помощи спецприспособления.

6> Снимите шкив коленчатого вала с помощью съемника.

27. Снимите датчик положения коленчатого вала.

28. Снимите масляный поддон.

а) Выверните 12 болтов и две гайки крепления поддона.

б) Срежьте герметик с помощью спецприспособления.

29. Снимите крышку цепи привода ГРМ.

а) Выверните шпильку натяжителя ремня привода навесных агрегатов.

6> Отверните 14 болтов и две гайки,

в) При помощи отвертки отделите крышку от головки и блока цилиндров.

г) Снимите крышку цепи привода ГРМ.

30. Снимите ротор датчика положения коленчатого вала.

31. Снимите башмак натяжителя цепи привода ГРМ, отвернув болт крепления.

32. Снимите успокоитель цепи привода ГРМ, отвернув 2 болта крепления.

33. Снимите направляющую цепи, отвернув болт крепления

34. Снимите цепь привода ГРМ.

35. Снимите звездочку коленчатого вала.

36. Снимите звездочки распределительных валов.

а) Удерживая валы ключом, ослабьте болты крепления звездочек.

б) Отверните болт крепления звездочки распределительного вала выпускных клапанов.

в) Отверните болт крепления звездочки распределительного вала впускных клапанов.

г) Снимите звездочки распределительных валов.

Читайте также:  Датчик давления в шинах 25774007 цена

37. Снимите цепь привода масляного насоса.

а) Проверните коленчатый вал на 90° против часовой стрелки и совместите отверстие вала масляного насоса с пазом насоса, как показано на рисунке.

б) Вставьте штифт диаметром 4 мм в отверстие вала, зафиксировав его, и отверните гайку.

в) Снимите натяжитель цепи привода масляного насоса с пружиной, отвернув болт крепления.

Проверка цепи привода ГРМ 1AZ-FSE и натяжителя

1. Проверьте цепь привода ГРМ и звездочки валов,

а) Штангенциркулем измерьте длину 15-ти звеньев цепи в натянутом состоянии.

Если длина участка цепи в 15 звеньев больше максимальной, замените цепь.

б) Оберните цепь вокруг звездочки.

в) Штангенциркулем измерьте диаметр звездочки по роликам, как показано на рисунке..
Минимальный диаметр звездочки:

распределительный вал. 97,3 мм

коленчатый вал. 51,6 мм

Если диаметр не соответствует указанному, замените звездочки с цепью.

2. Проверьте башмак натяжителя и успокоитель цепи привода ГРМ на износ.

Максимальный износ. 1 мм

3. Проверьте натяжитель цепи привода ГРМ.

а) Убедитесь, что плунжер свободно перемещается, когда храповик поднят.

б) Отпустите храповик и убедитесь, что плунжер заблокирован.

Примечание: существуют два метода (А» и «Б”) замены переднего сальника коленчатого вала.

А. При снятой крышке цепи привода ГРМ.

а) При помощи отвертки и молотка выбейте сальник.

б) Используя оправку, молотком запрессуйте новый сальник вровень с крышкой цепи привода ГРМ.

в) Нанесите консистентную смазку на кромку сальника. _

Б. При крышке цепи привода ГРМ, установленной на блок цилиндров:

а) Используя спецприспособление, извлеките сальник.

б) Оправкой и молотком запрессуйте новый сальник вровень с крышкой цепи привода ГРМ.

Примечание: не повредите коленчатый вал.

Установка цепи 1AZ-FSE

1. Установите цепь привода масляного насоса и звездочки,

а) Установите коленчатый вал шпонкой влево, а вал масляного насоса скосом вверх, как показано на рисунке.

б) Установите цепь на звездочки, совместив звенья с цветными метками с метками на звездочках.

в) Установите звездочки на валы и временно затяните гайку крепления.

г) Установите натяжитель цепи привода масляного насоса, вставив пружину натяжителя в отверстие.

Момент затяжки. 12 Н м

д) Совместите отверстие вала масляного насоса с пазом насоса, как показано на рисунке.

е) Вставьте штифт диаметром 4 мм в отверстие вала, зафиксировав его, и заверните гайку.

Момент затяжки. 30 Н м

ж) Проверните коленчатый вал на 90° по часовой стрелке, сориентировав шпонку вала вертикально вверх.

2. Установите звездочки распределительных валов,

а) Расположите звездочку распределительного вала- выпускных клапанов меткой нарушу.

б) Совместите установочный штифт распределительного вала с пазом звездочки и установите звездочку.

в) Временно заверните болт крепления.

г) Удерживая вал ключом, затяните болт крепления.

Момент затяжки. 54 Н м

д) Установите звездочку WT (распределительного вала впускных клапанов).

— Удерживайте звездочку в таком положении, чтобы паз в ней находился немного левее установочного штифта распределительного вала (придзгляде со стороны вала).

— Установите звездочку на распределительный вал.

— Слегка нажмите на звездочку и поверните ее против часовой стрелки.

— Убедитесь, что нет видимого зазора между звездочкой и торцом распределительного вала.

Примечание: не вращайте звездочку по часовой стрелке.

— Удерживая вал ключом, затяните болт крепления.

Момент затяжки. 54 Н м

— Убедитесь, что привод WT перемещается по часовой стрелке и фиксируется стопорным штифтом в правильном положении.

е) Временно заверните болт крепления.

ж) Удерживая вал ключом, затяните болт крепления.

Момент затяжки. 54 Н м

з) Убедитесь, что привод WT перемещается по часовой стрелке и фиксируется стопорным штифтом в правильном положении.

3, Установите поршень цилиндра №1 в ВМТ конца такта сжатия,

а) Поверните распределительные валы, совместив метки на звездочках с метками на крышках №1 и №2 подшипников
распределительных валов.

б) Поверните коленчатый вал, установив его шпонкой вверх.

4. Установите успокоитель цепи привода ГРМ.

Момент затяжки. 9 Н м

5. Установите звездочку коленчатого вала.

6. Установите цепь привода ГРМ.

а) Наденьте цепь на звездочку коленчатого вала, совместив звено с цветной меткой (синей или оранжевой) с меткой на звездочке.

б) Наденьте цепь привода ГРМ на звездочки распределительных валов, совместив звенья с цветными (желтыми) метками с метками на звездочках.

7. Установите направляющую цепи. Момент затяжки. 9 Н

8. Установите башмак натяжителя.

а) Установите башмак.

Момент затяжки. 19 Н м

б) Убедитесь, что башмак удерживается ограничителем на блоке цилиндров

9. Установите ротор датчика положения коленчатого вала меткой «F», как показано на рисунке.

10. Установите крышку цепи привода ГРМ.

а) Удалите старый герметик. Будьте осторожны, не повредите контактные поверхности крышки цепи привода ГРМ, насоса охлаждающей жидкости, головки блока цилиндров и блока цилиндров.

— Используя лезвие и скребок, удалите старый герметик с контактных поверхностей и из углублений под герметик.

— Тщательно очистите все компоненты перед установкой.

— Используя безосадочный растворитель, очистите поверхности перед нанесением герметика.

б) Нанесите герметик на крышку цепи привода ГРМ, как показано на рисунке (толщина слоя 3-4 мм).

— Не наносите избыточное количество герметика на контактные поверхности.

— Детали должны быть собраны в течение времени, указанного в инструкции по использованию герметика. В противном случае герметик должен быть очищен и нанесен снова.

г) Установите крышку цепи привода ГРМ. Равномерно, за несколько проходов, заверните 14 болтов и 2 гайки.

Момент затяжки: болт «А» (длина 30 мм,

головка на 10 мм). 9 Н-м

болт «В» (длина 30 мм,

головка на 12 мм). 21 Н м

болт «С» (длина 40 мм,

головка на 14 мм). 43 Н-м

болт «D» (длина 65 мм,

головка на 14 мм). 43 Н м

г) Установите шпильку натяжителя ремня привода навесных агрегатов.

Момент затяжки. ‘. 9 Н м

11. Установите масляный поддон,

а) Нанесите герметик на масляный поддон.

б) Установите поддон и заверните 12 болтов и две гайки его крепления.

Момент затяжки. 9 Н м

12. Установите датчик положения коленчатого вала.

13. Установите шкив коленчатого вала.

а) Очистите шкив коленчатого вала.

б) Совместите шпонку со шпоночной канавкой шкива коленчатого вала и установите шкив.

Читайте также:  Давление в шинах 205 60 r16 тойота авенсис

в) При помощи спецприспособления затяните болт.

Момент затяжки. 170 Н м

14. Установите натяжитель цепи привода ГРМ.

а) Нажмите на храповик, полностью утопите плунжер натяжителя цепи и зацепите крюк за штифт.

б) Установите новую прокладку, как показано на рисунке.

в) Вставьте натяжитель в крышку цепи и заверните две гайки.

Момент затяжки. 9 Н м

15. Переведите натяжитель цепи привода ГРМ в рабочее состояние,

а) Поверните коленчатый вал против часовой стрелки и освободите штифт плунжера от крюка.

б) Поверните коленчатый вал по часовой стрелке и убедитесь, что натяжитель цепи давит на башмак.

16. Установите насос гидроусилителя рулевого управления.

Момент затяжки. 50 Н-м

17. Установите натяжитель ремня привода навесных агрегатов и заверните болт с гайкой.

Примечание: при установке натяжителя поддомкратьте двигатель на необходимую высоту.

Момент затяжки. 60 Н-м

18. Установите амортизатор передней опоры двигателя.

Заверните болт и две гайки крепления амортизатора передней опоры двигателя.

Момент затяжки. 87 Н м

19. Установите амортизатор правой опоры двигателя.

а) Заверните три болта крепления амортизатора правой опоры двигателя.

Момент затяжки. 52 Н-м

б) Установите хомут возвратной трубки и заверните болт.

Момент затяжки. 8 Н-м

20. Установите кронштейн №2 правой опорыдвигателя.

Заверните два болта и две гайки крепления кронштейна №2 правой опоры двигателя.

21. Установите расширительный бачок радиатора.

Момент затяжки. 5 Н-м

22. Установите крышку головки блока цилиндров.

а) Удалите старый герметик.

б) Нанесите герметик в места, показанные на рисунке.

в) Установите прокладку на крышку головки блока цилиндров. Если прокладка повреждена, замените ее на новую.

Примечание: детали должны быть собраны в течение времени указанного в инструкции по применению герметика. В противном случае герметик должен быть очищен и нанесен снова.

г) Установите крышку головки блока цилиндров. Равномерно, за несколько проходов, заверните 9 болтов и 2 гайки.

23. Установите пневмоклапан.

Момент затяжки. 7 Й-м

24. Установите катушки зажигания.

Момент затяжки. 9 Н м

25. Установите генератор.

26. Установите ремень привода навесных агрегатов (ремень привода генератора).

27. Установите ТНВД.

28. Установите топливную трубку №1.

29. Установите демпфер пульсаций давления топлива.

Источник

Toyota Ipsum 240 eSo4ka › Бортжурнал › Замена цепи ГРМ на 2AZ-FE

Приветствую вас, дорогие читатели!
Дошли мы и до такой процедуры, правда случилось это еще в августе, всё руки не доходили оформить это всё в отчет.
Основных симптомов к замене было 3:
— звон при работе холодного двигателя;
— моя любимая и давняя проблема с провалами при запуске, а в мороз и того хуже. Даже тему давно в клубе создавал: Нужна помощь. Проблема с оборотами 2AZ-FE Думал, может цепь вытянулась, фазы сместились, к тому же муфта VVT-I может засралась, что также повлияет на фазы и т.д. и т.п.

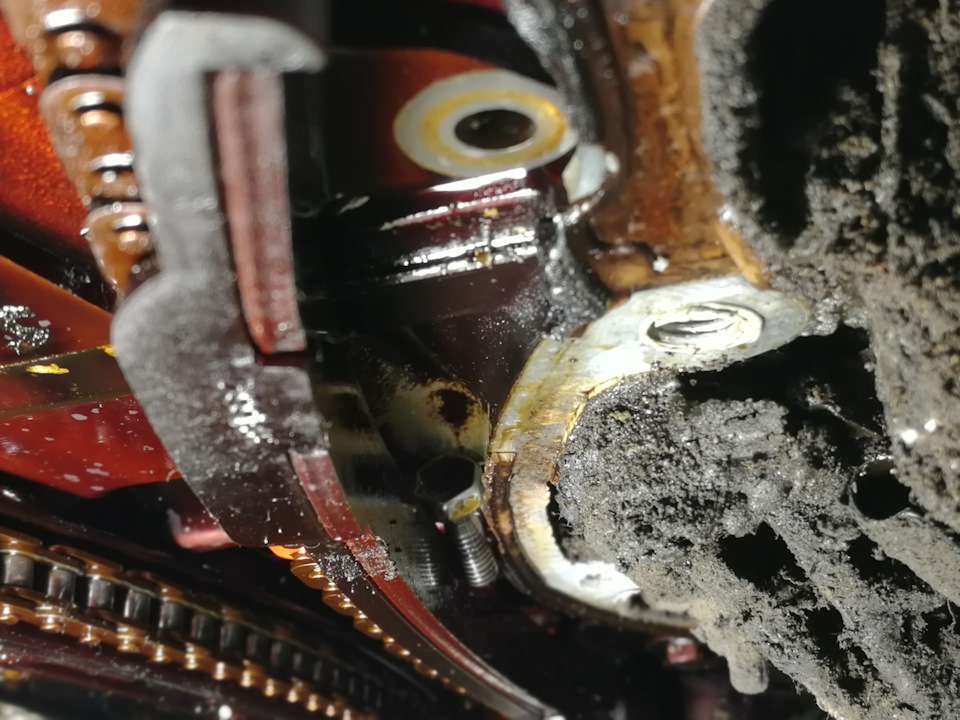

— задняя сторона двигателя, лобовина (крышка цепи ГРМ) и поддон в масле, т.е. где-то давит масло.

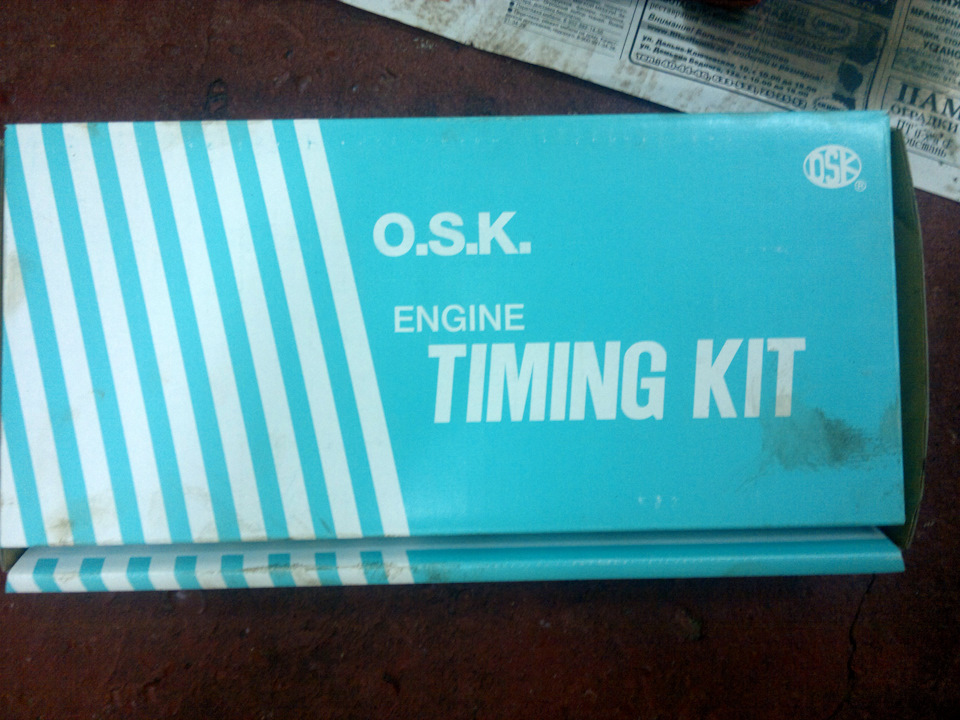

В общем, оригинальный комплект запчастей вышел бы в половину стоимости контрактного мотора, поэтому искал достойные аналоги. Наткнулся в наличии на комплект ГРМ фирмы O.S.K., made in Japan, все дела. Каталожный номер T031K. Почитал отзывы, отрицательных не нашел, а может и плохо искал. За исключением того, что не всё, что нужно в нем есть. Касаемо мотора 2AZ, в этом комплекте нет малой цепи (привода масляного насоса), шестерни КВ на масл. насос, шестерни на привод масл. насоса, ну и муфты VVT-i.

Процесс замены цепи ГРМ.
Итак, сам процесс замены.
1. Снимаем крышку клапанов, правое переднее колесо и правую защиту двигателя, а также ремень привода навесного оборудования, сливаем масло с двигателя.

2. Ключом вращаем коленвал (КВ) по часовой стрелке до установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ). Для этого нужно совместить метку на шкиве КВ с меткой 0 (ноль) на лобовине.

3. Дальше нам нужно освободить лобовину и место для ее снятия, которого там катастрофически мало. Для этого нужно полностью снять правую подушку двигателя, предварительно «подвесив» двигатель на домкрат. Помимо этого, нужно снять насос ГУР и отодвинуть его в сторону. В идеале еще нужно снять приемную трубу, т.к. она мешает комфортному снятию и установке картера. Но я ее не снимал (т.к. не было прокладки фланца на замену), немного помучился, но всё получилось. Еще нужно ослабить, а лучше полностью снять «лыжу» с нижними подушками, чтобы мотором можно было свободнее манипулировать при снятии и установке лобовины. Но при этом надо быть крайне осторожным, т.к. мотор будет держаться только на одной точке. Я ее тоже не снимал, только ослаблял.

4. Откручиваем и снимаем шкив КВ, при этом стараемся не сбить метки ВМТ. У меня был пневмогайковёрт, поэтому КВ даже не шелохнулся:) Снимаем датчик положения КВ.

5. Откручиваем масляный поддон и снимаем его с помощью канцелярского ножа.

6.Снимаем натяжитель ремня и натяжитель цепи ГРМ.

7. Далее откручиваем 14 болтов и 2 гайки, которые держат лобовину. Также, как и поддон, поддевая ножом и постукивая молоточком по специальным отливам, снимаем лобовину.

Я сразу помыл ее, очистил от старого герметика, заменил сальник КВ и отложил сушиться.

Источник

Замена цепи ГРМ 1ZZ-FE Toyota RAV4

Нас посетил недавно купленный Toyota RAV4 2001 года, двигатель 1ZZ-FE 1,8 литра с VVT-i, замена цепи ГРМ. Поскольку на спидометре 190 тысяч и к тому же осмотр показал, что цепь болтается на звездах распредвалов во всех направлениях, да еще и имеет провис. Но это не самое страшное, данный автомобиль ест масло ведрами, а причина проста, залегли маслосъемные кольца, это болезнь двигателя 1ZZ-FE 1,8 литра до 2005 года. Если кому интересно подробно читаем в статье посвященной замене поршней здесь.

Процедура замены цепи на данном двигателе особых проблем не вызывает, напрягает только все время мешающиеся трубки кондиционера и гидроусилителя и один болт крепления опоры двигателя под блоком АБС, великое множество лестных слов было высказано в отношении всей семьи инженера спроектировавшего этот автомобиль пока я пытался его открутить. Для замены нам понадобится: полный комплект ГРМ, прокладка клапанной крышки, тюбик высокотемпературного герметика, огромное желание и несколько чашек кофе.

Читайте также:  Hyundai porter d4bf ремень грм

Комплект для замены цепи ГРМ выглядит следующим образом.

1 – успокоитель цепи.

2 – башмак натяжителя цепи.

3 – звездочка системы VVT.

4 – звездочка распределительного вала выпускных клапанов.

5 – звездочка коленчатого вала.

6 – сальник коленвала.

7 – цепь привода ГРМ.

8 – автоматический натяжитель цепи.

Начнем

Снимаем декоративный пластик и откручиваем четыре болта крепящих модули зажигания. Снимаем модули.

Выворачиваем восемь болтов, две гайки и одну шпильку на 10 клапанной крышки. На фото отсутствует впускной коллектор, так как его сняли для разборки двигателя, вам снимать не надо.

Снимаем клапанную крышку вместе с прокладкой.

Отключаем минусовую клемму аккумулятора. Отсоединяем всю проводку с генератора и откручиваем два болта крепящих его. Снимаем генератор. Фото с тыльной стороны.

Поддомкрачиваем двигатель. Снимаем опору двигателя, выкручиваем три болта на 14. Если два боковых выкручиваются с помощью карданчика без проблем, то третий под блоком АБС …, а так же две гайки и болт на 14 крепление опоры к кронштейну двигателя. Вынуть опору мешает клапан VVT, его аккуратно снимаем. Крепится одним болтом на 10.

Сливаем антифриз с радиатора и блока цилиндров.

Кран на блоке находится под выпускным коллектором. На радиаторе слева, снизу.

Выставляем верхнею мертвую точку.

Снимаем переднее правое колесо и пластиковый брызговик.

Метка на шкиве коленвала должна быть напротив метки «0» на крышке ГРМ.

На звездах распределительных валов две метки друг напротив друга. Если этого не произошло, проворачиваем коленвал на один оборот. Качество фото хромает, поскольку сделано гибкой камерой. По-другому сфотографировать не получается так как мешают трубки кондиционера, АБС и ГУР.

Сымитируем положение на снятых деталях.

На звездочки выпускного распредвала метим звено цепи напротив верхней метки. На звездочке VVT звено напротив длинной метки.

Снимаем ремень привода вспомогательных агрегатов. Ключом на 19 за специальный выступ на автоматическом натяжителя проворачиваем его по часовой стрелки и снимаем ремень. Ослабляем болт крепления натяжителя.

Отворачиваем гайку крепления натяжителя.

Снять натяжитель мешает лонжерон в который упирается болт. Что бы его вытащить придется подданкратить двигатель. Ставим домкрат под переднею часть и на опоре КПП откручиваем гайку и вынимаем болт.

Поднимаем переднею часть двигателя по максимуму и снимаем натяжитель. Так же выворачиваем шпильку, на которой он держался, поскольку она будет мешать снять крышку цепи ГРМ.

Так же, вывернув три болта на 14, вынимаем кронштейн опоры.

Откручиваем шесть болтов на 10 крепления помпы.

Снимаем насос охлаждающей жидкости. Два болта короче остальных, на фото их не вынули. Запоминаем или метим места.

Стопорим коленвал, откручиваем болт и снимаем шкив коленвала. Что бы застопорить коленвал используем простой способ, включаем пятую передачу, в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинила его у тормозного суппорта и легким движением руки открутите болт.

Отверните 8 болтов на 10 и три на 12 крышки ГРМ. Снимите датчик положения коленвала. Так же снимаем насос гидроусилителя, два болта на 12.

Вверху слева на крышке установлен натяжитель цепи ГРМ, снимаем его открутив две гайки на 10.

Снимаем крышку ГРМ. На снятой крышке видны места нахождения болтов ее крепления.

Снимаем ротор датчика положения коленчатого вала.

Откручиваем один болт башмака натяжителя и два успокоителя цепи, их снимаем.

На натяжителя видны следы недопустимого износа.

Ставим метку на звене цепи ГРМ напротив метки звездочки коленчатого вала.

Снимаем старую цепь и звездочку коленвала. На трех звеньях новой цепи ГРМ есть стандартные метки, желтые или черные, зависит от производителя. Если приложить нашу цепь к новой, все метки должны совпасть, так же как количество звеньев.

Отворачиваем болт муфты VVT, удерживая распредвал ключом. Снимаем звездочку VVT. Не в коем случае откручивайте четыре пятигранных болта.

Так же поступаем со звездочкой выпускного распредвала.

Механизм привода ГРМ выглядит так.

Промываем все детали, очищаем от старого герметика все прилегающие поверхности. Распредвалы и коленвал не крутим.

Сборка

Устанавливаем на свои места звездочку VVT и выпускного распределительного вала. Затягивая болты незабываем держать ключом распредвалы.

Ставим на место звездочку коленчатого вала и успокоитель цепи. На новой цепи находим две метки расположенные примерно на шесть звеньев друг от друга. Это метки распредвалов. Устанавливаем новую цепь, при этом совмещаем метки распредвалов и метку коленвала.

Ветвь цепи от звездочки выпускного распредвала, через звездочку VVT и до звездочки коленвала должна быть натянута. При этом должны совпасть метки на звездочках распредвалов. Ставим башмак натяжителя. На блоке для него вверху есть специальный паз, который надает ему «вывалится».

Собранная конструкция выглядит так.

Ставим на место крышку ГРМ, предварительно смазав контактирующие поверхности герметикам. Ставим новый натяжитель. Чека обращена вверх. Затягиваем две гайки.

Что бы привести натяжитель в рабочее состояние необходимо: надавить аккуратно наверх башмака натяжителя широкой отверткой до упора, так что бы ни повредить его и отпустить. Если натяжитель разрядился, то при последующим надавливание свободный ход будет очень небольшой. Для уверенности можно согнуть небольшой крючок из проволоки и аккуратно сдвинуть чеку, если сдвинулась, то все в порядке. Ну, или воспользоваться гибкой камерой.

После чего проливаем цепь ГРМ и звезды новым моторным маслом. Проворачиваем коленвал два оборота и проверяем метки на шкиве коленвала и между звездочек распределительных валов. На цепи метки уедут, внимание на них не обращаем, связано это с тем, что количество зубьев на звездочке коленвала меньше количества звеньев цепи ГРМ в разы. Если все метки встали на место, приступаем к окончательной сборке. Ставим на место все детали в порядке обратном снятию.

Заводим автомобиль. Забываем о данной процедуре еще на 160 000 км.

Интересное видео о проверки муфты VVT.

В любой литературе написано что муфта отрегулирована на заводе и разбирать ее категорически запрещается, поскольку собрать и отрегулировать самостоятельно не получится. На видео видно как при первой сборки закусило. Я вам не советую разбирать.


Удачи на дорогах. Ни гвоздя, ни жезла.

Источник

То, что вы хотели знать
